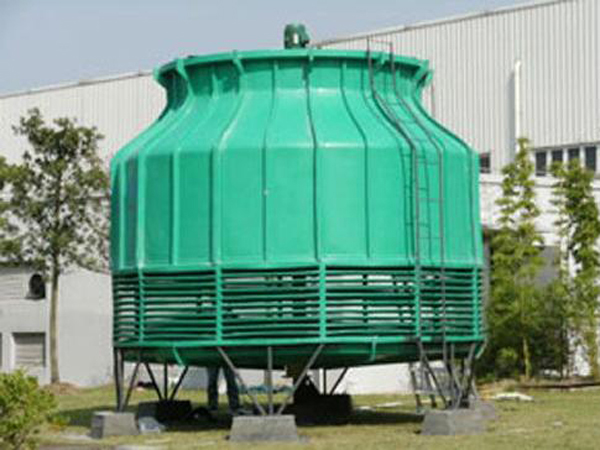

圆形逆流式玻璃钢冷却塔产品概述

公司生产的所有冷却塔都是节能型的,因为电机安装容量在我国外同类冷却塔中低,低噪声型及超低噪声型冷却塔水温降一般为3-8℃,适合于空调制冷等一般水温降的冷却。

超低噪声冷却塔是在低噪声冷却塔的基础上采取了一系列噪声控制措施,标准点噪声值比相应的低噪声型低~5dB(A)。它适合于对噪声要求更严的地方。例如:宾馆、医院、公用建筑以及居民区近的场合,它的基础配管、电机功率与相应的低噪声型冷却塔相同,冷却水量及风量与低噪声型冷却塔的相同。

工业型即中高温冷却塔,水湿降一般为10~25℃,该型增加了塔体直径、风量、风压、功率、填料高度等一系列措施,它适合于温降高的工业用水的冷却,本次设计的工业型塔热力性能上是富余的,在选用时请不要再留有余地,其代码意义如下:

DBNL3-100型; D-低噪声; B-玻璃钢; N-逆流式; L-冷却塔;3-第三次改型设计;100-标准工况的名义流量度100m3/h;GBNL3-100型;G-工业型中,高温降; CDBNL3-100型;CD-为超低噪声型; 其它同上。

圆形逆流冷却塔选用及使用

选用时需知水量Q,进水温度t1,出水温度t2及设计湿球温度t,根据热力性能曲线确定型号,如超出曲线可将要求提给四院,由电算研究塔型。

就材料的耐寒性而言,能适用于-50℃的地区,但是冷月平均低于-10℃的地区,订货时应提出要求防结冰措施,出厂前可配有淋水导流环,使水不流到百叶窗上。

循环水浑浊度不大于50毫克/升,短期内不大于100毫克/升,不宜含有油污和机械性杂质,必要时采取灭藻及水质稳定措施。

基础图供安装时参考,大塔的进出水管方向见图示,水塔可在水平位置任意定,但不得碰基础,中间有基础的,其荷载应为运转重的25%。其余的75%,由外围长方形基础平均承担,如在屋顶应考虑风荷载引起的附加压力。

小于125型的冷却塔,外面连接的进出水管与冷却塔连接处应设支座防止过多的重量压在塔壁上。

布水管按名义流量开孔,如实际水量与名义流量相差±15%以上,订货时说明,由制造厂家改变开孔尺寸,塔的进水管水压大约为2米到5米水柱,设计时压力不要过高,否则流量过大会飘水。

本产品适用于水温不超过60℃,如超过60℃,订货时须说明,本公司可以满足要求。

80型以上的冷却塔风机,叶片角度可以调整,但要保证各叶片角度一致,电流不超过电机的额定电流。各型风机可以短期间倒转来消冰,因此,在结冰严重的地区,应设置可逆磁力起动器,按钮应安装冷却塔附近。<调叶片方法见横流式玻璃钢冷却塔说明>

冷却塔起动时一定要先开水泵,后开风机。不允许在没有淋水的情况下使风机运转。因此,布水管上设有倾斜的收水板,如果开动风机而没有喷水时,布水器反转,收水板会刮到填料,使填料刮出来被风带走,或将布水管卡坏,因此,冷却塔起动时,一定要先开水泵,后开风机,停止工作时,应先停风机,后停水泵。

当用户需在冷却塔下塔体内直接吸水时,需安装“自动给水管”,“急速给水管”,“排污管”,订货时需特别提出,价格表内不包括这部分价格。

圆形逆流冷却塔主要参数

型号

τ=28℃
       冷却水量m3/h

τ=27℃
       冷却水量m3/h

主要尺寸mm

风量
       m3/h

风机直径
       mm

Δt=5℃

Δt=8℃

Δt=5℃

Δt=8℃

总高度

大直径

DBNL3-12

12

9

15

10

2033

1210

7200

700

DBNL3-20

20

15

24

17

2133

1460

12400

800

DBNL3-30

30

22

35

27

2342

1912

18000

1200

DBNL3-40

40

30

46

34

2842

1912

21500

1200

DBNL3-50

50

37

57

44

2830

2215

28000

1400

DBNL3-60

60

44

68

51

3080

2215

32300

1400

DBNL3-70

70

51

79

60

3094

2629

39200

1600

DBNL3-80

80

61

92

70

3344

2629

43400

1600

DBNL3-100

100

74

114

86

3294

3134

56000

1800

DBNL3-125

125

92

142

108

3544

3134

67200

1800

DBNL3-150

150

112

171

129

3553

3732

84000

2400

DBNL3-175

175

131

200

150

3803

3732

94300

2400

DBNL3-200

200

153

231

180

3835

4342

112000

2800

DBNL3-250

250

186

283

215

4085

4342

134300

2800

DBNL3-300

300

225

334

260

4223

5134

168000

3400

DBNL3-350

350

267

395

304

4473

5134

187400

3400

DBNL3-400

400

301

455

341

4618

6044

224000

3800

DBNL3-450

450

343

514

387

4868

6044

242000

3800

DBNL3-500

500

375

576

427

5219

6746

280000

4200

DBNL3-600

600

454

680

516

5719

6746

302200

4200

DBNL3-700

700

528

790

600

5589

7766

393500

5000

DBNL3-800

800

590

890

685

6089

7766

408000

5000

DBNL3-900

900

685

1035

790

6040

8836

505200

6000

DBNL3-1000

1000

783

1139

880

6540

8836

510300

6000
